Start fase 2 ITER: conservering van de Upper Cryostat Cylinder

Cocoon Holland Alexander van der Zee

Auteur: Alexander van der Zee

Iter-fase-2

Tijdens de tweede fase van het ITER-project in Zuid-Frankrijk werkte Cocoon Holland aan de conservering van de Upper Cryostat Cylinder, een groot onderdeel van de experimentele kernfusiereactor. Met het Cocoon mothballing-systeem werd de cilinder voorbereid op tijdelijke opslag, waarbij bescherming tegen vocht, stof en weersinvloeden centraal stond.

De werkzaamheden volgden op de eerdere conservering van de Lower Cryostat Cylinder. Deze constructie, met een diameter van circa 30 meter en een hoogte van 12 meter, werd beschermd met een luchtdichte omhulling om aantasting tijdens buitenopslag te voorkomen.

Iter-fase-2

Waarom moesten de cryostat-cilinders van ITER worden geconserveerd?

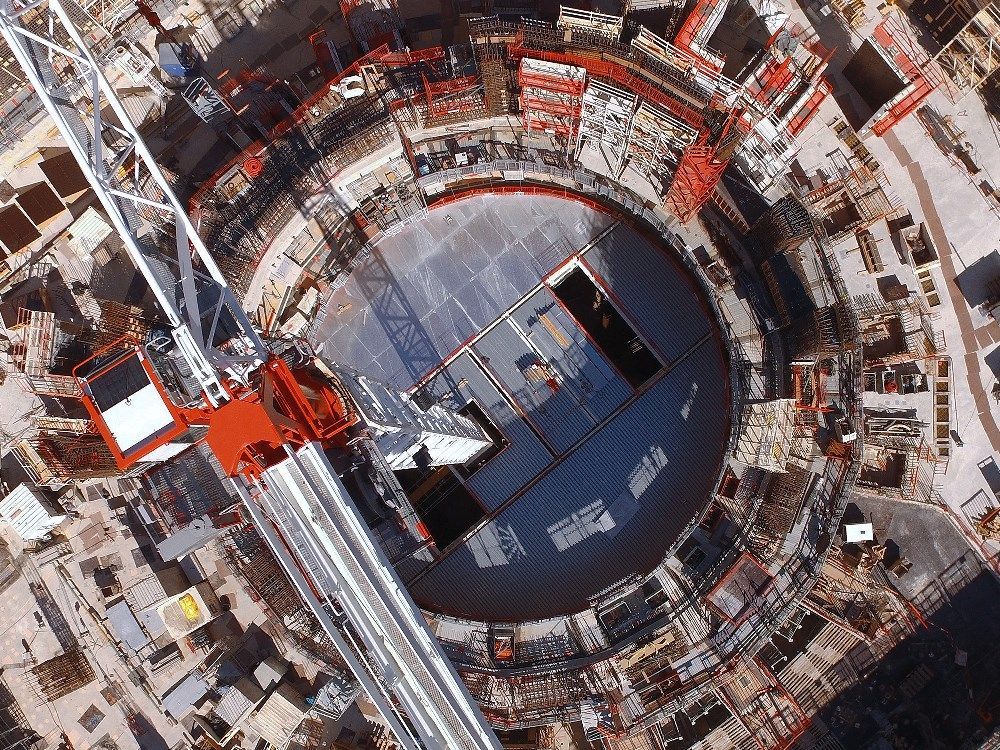

ITER is een internationaal onderzoeksproject in Zuid-Frankrijk waar een experimentele tokamak wordt gebouwd voor onderzoek naar kernfusie. De installatie bevat verschillende grote constructies, waaronder de cryostat: een vacuümbehuizing die een belangrijke rol speelt bij het thermisch isoleren van onderdelen van de reactor.

Tijdens de assemblage van de cryostat moesten onderdelen tijdelijk worden opgeslagen voordat ze konden worden geïnstalleerd. De Lower Cryostat Cylinder moest daarom worden verplaatst naar een opslaglocatie buiten de Cryostat Workshop, zodat ruimte ontstond voor de assemblage van de Upper Cryostat Cylinder.

Tijdens de assemblage van de cryostat moesten onderdelen tijdelijk worden opgeslagen voordat ze konden worden geïnstalleerd. De Lower Cryostat Cylinder moest daarom worden verplaatst naar een opslaglocatie buiten de Cryostat Workshop, zodat ruimte ontstond voor de assemblage van de Upper Cryostat Cylinder.

Iter project

Fase 1: hoe beschermde Cocoon de Lower Cryostat Cylinder tegen corrosie?

Tijdens de eerste fase van de werkzaamheden conserveerde Cocoon Holland de Lower Cryostat Cylinder van het ITER-project met het Cocoon mothballing-systeem.

De stalen constructie had een diameter van circa 30 meter, een hoogte van 12 meter en een gewicht van ongeveer 375 ton. Voor de bescherming werd gebruikgemaakt van speciale luchtdichte Cocoon-folie en een synthetische beschermlaag.

De verschillende lagen thermoplastisch materiaal werden met een spuitbare verbindingslaag samengevoegd tot een hermetisch afgesloten omhulling. Daarmee werd de cilinder beschermd tegen weersinvloeden, vocht en stof.

Binnen de omhulling werd de lucht continu gecirculeerd en werd een relatieve luchtvochtigheid van 38% nagestreefd. Deze gecontroleerde omstandigheden waren bedoeld om corrosie en schimmelvorming tijdens de opslagperiode te voorkomen.

In april 2019 werd de beschermde cilinder buiten de Cryostat Workshop opgeslagen, zodat de werkplaats beschikbaar kwam voor de volgende assemblagefase.

Meer weten over de technische uitvoering?

Lees onze uitgebreide case over de conservering van de cryostat-cilinders voor het ITER-project.

Iter-fase-2-1

Welke onderdelen van de ITER-cryostat werden geconserveerd?

Eigenschap Lower Cryostat Cylinder Upper Cryostat Cylinder
Diameter Circa 30 meter Circa 30 meter
Hoogte Circa 12 meter Circa 10 meter
Gewicht Circa 375 ton Circa 430 ton
Afronding assemblage Maart 2019 Maart 2020
Tijdelijke buitenopslag vanaf April 2019 April 2020
Beschermingsdoel Bescherming tegen vocht, stof en weersinvloeden Bescherming tegen vocht, stof en weersinvloeden

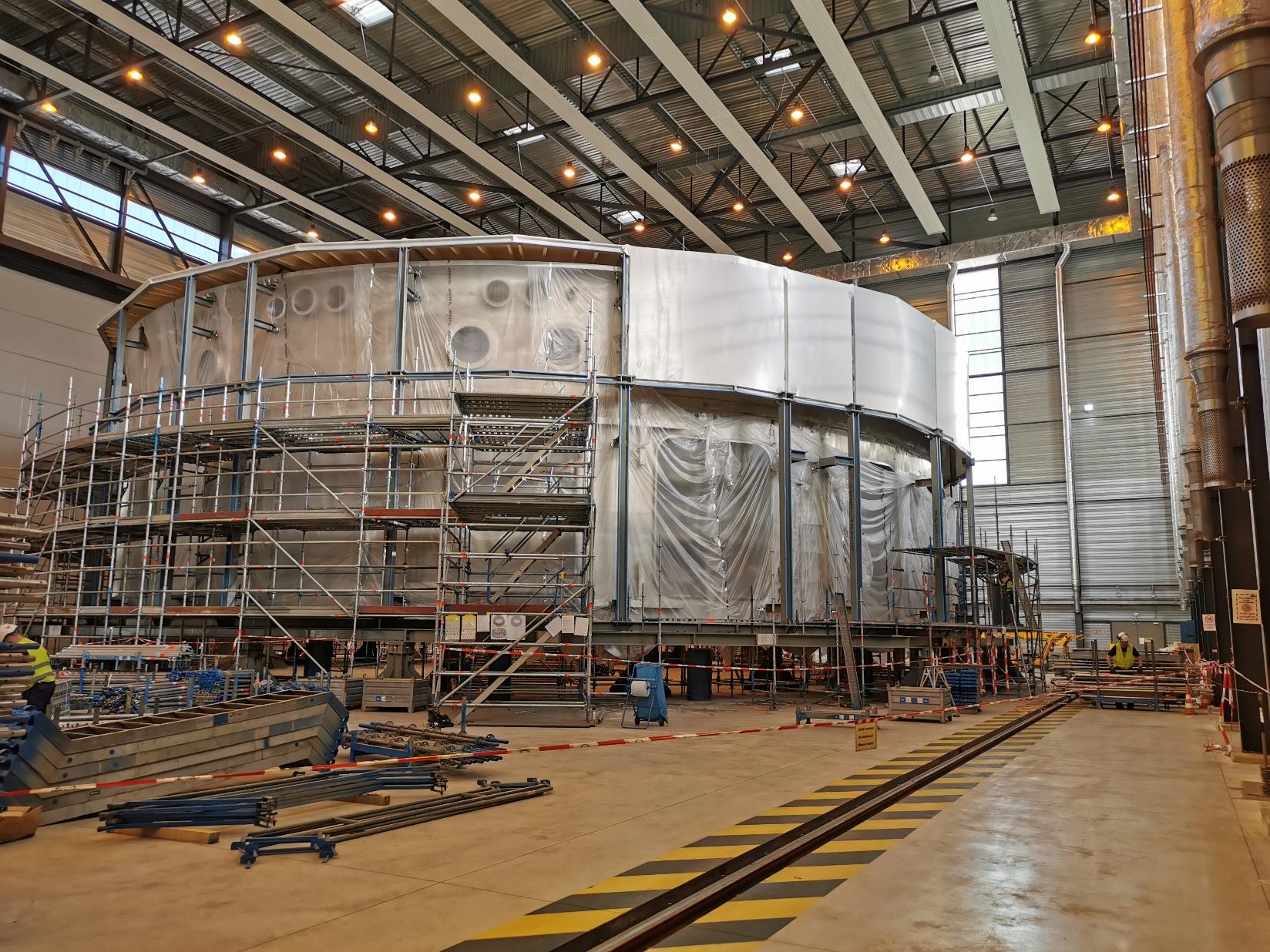

Fase 2: conservering van de Upper Cryostat Cylinder voor tijdelijke buitenopslag

Tijdens de tweede fase van de conserveringswerkzaamheden voor ITER richtte Cocoon Holland zich op de Upper Cryostat Cylinder. Deze stalen constructie had een diameter van circa 30 meter, een hoogte van 10 meter en een gewicht van ongeveer 430 ton.

Voordat de cilinder tijdelijk buiten kon worden opgeslagen, moest de constructie worden voorbereid op langdurige blootstelling aan externe weersomstandigheden. Daarbij was bescherming tegen binnendringend vocht, stof en andere omgevingsinvloeden van belang.

Met het Cocoon mothballing-systeem werd een beschermende omhulling aangebracht rondom de grote constructie. De werkzaamheden maakten onderdeel uit van de gefaseerde bouw en assemblage van de ITER-cryostat in Zuid-Frankrijk.

In april 2020 werd de beschermde Upper Cryostat Cylinder naar de tijdelijke buitenopslag op het bouwterrein verplaatst.

lower_cylinder_move_anil iter project cocoon holland

Hoe werd de Upper Cryostat Cylinder voorbereid op conservering en buitenopslag?

De conservering van een industriële constructie met een diameter van circa 30 meter vereiste nauwkeurige voorbereiding, maatwerk en samenwerking tussen de betrokken teams.

1. Voorbereiding van de conserveringswerkzaamheden

De omvang van de cryostat-cilinder stelde hoge eisen aan de planning en materiaalvoorbereiding. De benodigde beschermfolie werd op maat gemaakt om de grote constructie te kunnen omhullen.

2. Productie en transport van de beschermfolie

De folie werd vooraf geproduceerd en vervolgens naar het ITER-bouwterrein in Zuid-Frankrijk vervoerd. De afmetingen van de constructie maakten het noodzakelijk om de verschillende onderdelen van de beschermende omhulling zorgvuldig voor te bereiden.

3. Aanbrengen van de Cocoon-bescherming

Op locatie werd de Upper Cryostat Cylinder voorzien van een beschermende omhulling met het Cocoon mothballing-systeem. Het doel was om het grote stalen component af te schermen tegen vocht, stof en weersinvloeden tijdens tijdelijke opslag.

4. Voorbereiding op tijdelijke buitenopslag

Na het aanbrengen van de bescherming kon de Upper Cryostat Cylinder naar de buitenopslag worden verplaatst. Hierdoor kwam in de Cryostat Workshop ruimte beschikbaar voor verdere assemblagewerkzaamheden aan andere onderdelen van de cryostat.

lower_cylinder_move iter project cocoon holland

Welke werkzaamheden voerde Cocoon Holland uit tijdens het ITER-project?

Cocoon Holland was tijdens het ITER-project betrokken bij de voorbereiding en uitvoering van de conserveringswerkzaamheden aan de cryostat-cilinders.

De werkzaamheden omvatten het voorbereiden van de beschermfolie, de logistieke afstemming, het aanbrengen van de conserveringsmaterialen en de coördinatie van de uitvoering op locatie.

De technische medewerkers voerden de conserveringswerkzaamheden uit op het ITER-bouwterrein in Zuid-Frankrijk. Vanuit Nederland ondersteunde het team de voorbereiding, documentatie, planning en logistiek.

Door deze samenwerking konden de werkzaamheden worden afgestemd op de afmetingen van de constructies en de voortgang van het bouwproject.

Iter cryostat project Cocoon Holland outside

Het resultaat: bescherming van een industriële constructie tijdens tijdelijke buitenopslag

De conservering van de Upper Cryostat Cylinder maakte het mogelijk om deze grote industriële constructie tijdelijk buiten de Cryostat Workshop op te slaan.

De beschermende omhulling was bedoeld om het component af te schermen tegen weersinvloeden, vocht en stof gedurende de periode waarin verdere installatie nog niet mogelijk was.

Hierdoor kon de beschikbare werkplaatsruimte worden gebruikt voor de verdere assemblage van andere cryostat-onderdelen.

Het ITER-project liet daarmee zien hoe conservering kan bijdragen aan de planning en uitvoering van complexe industriële bouwprojecten waarbij grote componenten langere tijd op installatie moeten wachten.

lower_cryostat_ready_small_iter-project-cocoon-holland

Wanneer is tijdelijke conservering van grote industriële componenten noodzakelijk?

Niet ieder industrieel component kan direct na productie worden geïnstalleerd. Tijdens grote bouw-, onderhouds- en assemblageprojecten kunnen machines, installaties en constructies tijdelijk op opslag zijn aangewezen.

Dit kan verschillende technische uitdagingen veroorzaken. Grote onderdelen passen niet altijd in bestaande opslagfaciliteiten en langdurige blootstelling aan vocht en weersinvloeden kan het risico op corrosie vergroten.

Het ITER-project is een praktijkvoorbeeld van een situatie waarin grote stalen constructies tijdelijk buiten moesten worden opgeslagen terwijl andere werkzaamheden doorgingen.

Met het Cocoon mothballing-systeem kunnen industriële componenten worden voorzien van een beschermende omhulling. Afhankelijk van de omstandigheden kan aanvullende vochtbeheersing worden toegepast.

De juiste conserveringsmethode wordt bepaald door de afmetingen van het object, de materialen, de opslaglocatie, de vereiste beschermingsduur en de gewenste condities tijdens opslag.

Veelgestelde vragen over de conservering van de Upper Cryostat Cylinder

Wat hield fase 2 van de conserveringswerkzaamheden voor ITER in?

Tijdens fase 2 richtte Cocoon Holland zich op de bescherming van de Upper Cryostat Cylinder. De grote stalen constructie werd voorbereid op tijdelijke buitenopslag met het Cocoon mothballing-systeem.

Hoe groot was de Upper Cryostat Cylinder van ITER?

De Upper Cryostat Cylinder had een diameter van circa 30 meter, een hoogte van 10 meter en een gewicht van ongeveer 430 ton. Het component werd in 2020 voorbereid op tijdelijke buitenopslag.

Waarom moest de Upper Cryostat Cylinder buiten worden opgeslagen?

De Upper Cryostat Cylinder werd tijdelijk buiten opgeslagen om ruimte vrij te maken in de Cryostat Workshop voor verdere assemblagewerkzaamheden aan andere componenten van de ITER-installatie.

Welke bescherming bood het Cocoon mothballing-systeem?

Het systeem vormde een beschermende omhulling rondom de industriële constructie. Deze was bedoeld om het component af te schermen tegen weersinvloeden, vocht en stof gedurende de tijdelijke opslagperiode.

Is het Cocoon mothballing-systeem geschikt voor grote industriële componenten?

Het ITER-project toont aan dat het systeem kan worden toegepast op constructies met uitzonderlijk grote afmetingen. De geschiktheid voor andere onderdelen hangt af van onder meer de materialen, afmetingen, opslagomstandigheden en vereiste beschermingsduur.

Moet uw industriële installatie tijdelijk buiten worden opgeslagen?

Wanneer grote industriële componenten niet direct kunnen worden geïnstalleerd, is bescherming tijdens opslag belangrijk om het risico op corrosie en vochtgerelateerde schade te beperken.

Tijdens het ITER-project hielp Cocoon Holland bij het conserveren van grote stalen constructies die tijdelijk buiten moesten worden opgeslagen in afwachting van verdere montage.

Staat u voor een vergelijkbaar conserveringsvraagstuk?

Ontdek welke beschermingsmethode geschikt is voor uw machines, installaties of andere kostbare industriële componenten.

Bespreek uw conserveringsproject met Cocoon Holland.

Neem contact met ons op.
